刻度扭矩扳手怎么讀數
瀏覽： 發布日期：2019-12-17
刻度扭矩扳手怎么讀數
上海鑄衡廠家生產銷售的刻度扭矩扳手有表盤式刻度扭矩扳手和預置式刻度扭矩扳手兩款。我司刻度扭矩扳手產品設計制造符合國際標準ISO6789-92和國標GB/T15729《扭矩扳手通用技術條件》規定，取得了上海技術監督局頒發的《制造計量器具許可證》。扭矩產品的設計、開發、生產和服務全過程貫徹國標GB/T19001-2000質量標準，取得了中國新時代質量體系認證中心頒發的《質量管理體系認證證書》。
表盤式刻度扭矩扳手可直接讀取指針?biāo)甘镜臄?shù)據為測量數據值 。
預置式刻度扭矩扳手應先讀取主刻度上的刻度值，再加上副刻度或微分筒上的刻度值之和為測量數據值 。
SGACD表盤式刻度扭矩扳手使用說明：
A、旋轉表殼或表殼上的旋鈕可帶動指針旋轉，該指針為記憶指針，稱被動指針或從動指針；和機芯聯接的指針為工作指針，亦稱主動指針。
B、使用本產品應根據緊固件的強度等級和扭矩值要求選用合適量程的規格和型號，不應超范圍使用。表盤式刻度扭矩扳手使用前需調整零位：
A、右旋使用時：順時針旋轉表蓋上的旋鈕，使記憶指針與主動指針指向刻度盤的零位刻線。
B、左旋使用時：逆時針旋轉表蓋的的旋鈕，使記憶指針與主動指針靠緊，且主動指針指向刻度盤的零位刻線。
表盤式刻度扭矩扳手使用時注意：將指針扳手的方榫與緊固件對接（根據需要可直接對接，也可通過轉接套筒對接），然后緩慢平穩地施加扳擰力，直至記憶指針指向所需的扭矩值。
表盤式刻度扭矩扳手使用結束后：表盤式刻度扭矩扳手停止施力后，主動指針在彈性元件和機芯扭簧的作用下自動回復零位，記憶指針仍停留在指示的刻度上，并準確讀出扭矩值。旋轉表蓋上的旋鈕，使記憶指針也回復到零位，可進行下一次使用。

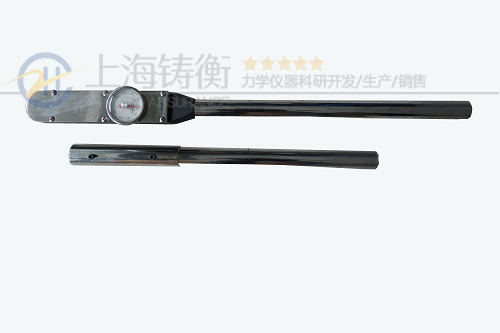

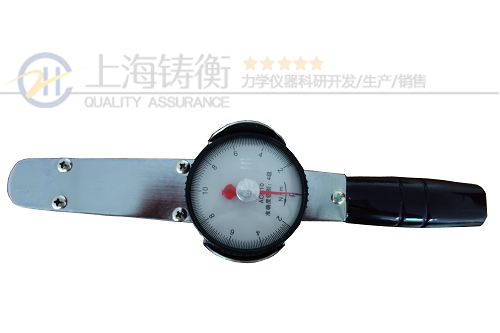

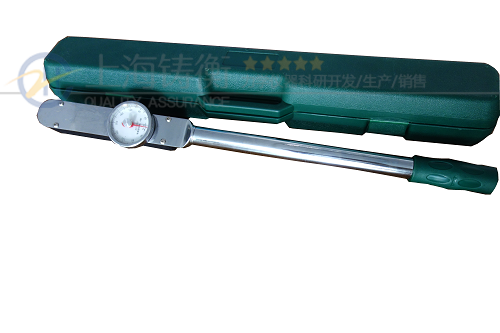

SGACD表盤式刻度扭矩扳手圖片
SGACD表盤式刻度扭矩扳手規格型號
|
產品型號 (Model) |
測量范圍 （N.m） |
分度值 （N.m） |
長度 （mm） |
重量 （KG） |
方榫 （in） |
| SGACD-3 | 0～3 | 0.03 | 310 | 0.8 | 1/4 |
| SGACD-5 | 0～5 | 0.05 | 310 | 0.8 | 1/4 |
| SGACD-10 | 2～10 | 0.1 | 310 | 0.8 | 1/4 |
| SGACD-30 | 0～30 | 0.3 | 310 | 0.8 | 3/8 |
| SGACD-50 | 0～50 | 0.5 | 310 | 0.85 | 1/2 |
| SGACD-100 | 0～100 | 1 | 310 | 0.85 | 1/2 |
| SGACD-200 | 40～200 | 2 | 610 | 2.2 | 1/2 |
| SGACD-300 | 60～300 | 3 | 640 | 2.5 | 1/2 |
| SGACD-500 | 100～500 | 5 | 900 | 3.5 | 3/4 |
| SGACD-750 | 150～750 | 7.5 | 920 | 3.8 | 3/4 |
| SGACD-1000 | 200～1000 | 10 | 940 | 4 | 3/4 |
| SGACD-2000 | 400～2000 | 20 | 1500 | 8 | 1 |
| SGACD-3000 | 600～3000 | 40 | 1600 | 12 | 1 |
| SGACD-4000 | 800～4000 | 40 | 2000 | 13 | 1-1/2 |
SGTG預置式刻度扭矩扳手使用方法：
1.所選用的預置式刻度扭矩扳手的開口尺寸必須與螺栓或螺母的尺寸相符合，扳手開口過大易滑脫并損傷螺件的六角，在進口汽車維修中，應注意扳手公英制的選擇；各類扳手的選用原則，一般優先選用套筒扳手，其次為梅花扳手，再次為開口扳手，然后選活動扳手。
2.為防止扳手損壞和滑脫，應使拉力作用在開口較厚的一邊，這一點對受力較大的活動扳手尤其應該注意，以防開口出現"八"字形，損壞螺母和扳手。
3.預置式刻度扭矩扳手是按人手的力量來設計的，遇到較緊的螺紋件時，不能用錘擊打扳手；除套筒扳手外，其它扳手都不能套裝加力桿，以防損壞扳手或螺紋連接件。
4.預置式刻度扭矩扳手使用時，當聽到"啪"的一聲時，此時是非常合適的了解各種預置式刻度扭矩扳手的原理和各部分的作用還不夠,一個合格的技術操作者還需要知道各種預置式刻度扭矩扳手的用途,會合理地選擇適當?shù)牧烤摺?br />

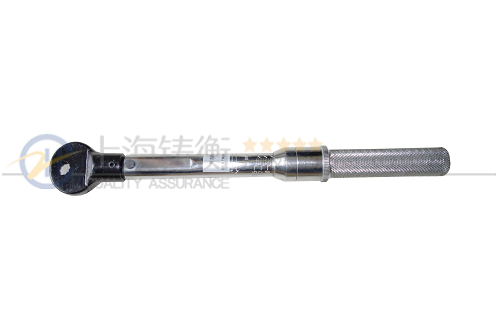

SGTG預置式刻度扭矩扳手圖片
預置式刻度扭矩扳手規格型號
SGTG預置式刻度扭矩扳手圖片
預置式刻度扭矩扳手規格型號
|
產品型號 (Model) |
測量范圍 （N.m） |
分度值 （N.m） |
長度 （mm） |
重量 （KG） |
方榫 （in） |
| SGTG-5 | 1-5 | 0.1 | 253 | 0.38 | 1/4 |
| SGTG-10 | 2-10 | 0.2 | 253 | 0.38 | 1/4 |
| SGTG-25 | 5-25 | 0.5 | 302 | 0.55 | 3/8 |
| SGTG-50 | 10-50 | 2 | 412 | 1.2 | 1/2 |
| SGTG-100 | 20-100 | 5 | 458 | 1 | 1/2 |
| SGTG-200 | 40-200 | 7.5 | 550 | 2.1 | 1/2 |
| SGTG-300 | 60-300 | 7.5 | 650 | 2.1 | 1/2 |
| SGTG-450 | 150-450 | 10 | 685 | 2.37 | 3/4 |
| SGTG-500 | 100-500 | 10 | 700 | 2.37 | 3/4 |
| SGTG-760 | 280-760 | 10 | 835 | 4.2 | 3/4 |
| SGTG-1000 | 200-1000 | 12.5 | 1340 | 4.46 | 3/4 |
| SGTG-1500 | 300-1500 | 25 | 1750 | 7 | 1 |
| SGTG-2000 | 750-2000 | 25 | 1760 | 7 | 1 |
| SGTG-3000 | 1000-3000 | 50 | 2145 | 18.4 | 1 |
| SGTG-4000 | 2000-4000 | 50 | 2180 | 29.5 | 38mm |
| SGTG-6000 | 3000-6000 | 100 | 2250 | 47 | 48mm |
